Avez-vous des schémas de câblage pour plusieurs appareils de chauffage/contrôleurs ?

Pour les installations de panneaux simples utilisant le système Herschel iQ ou le système de contrôle XLS, notre recommandation est de réaliser la fixation du récepteur de contrôle après l’éperon à fusible. (Lors de l’utilisation d’un thermostat câblé MD01, la connexion du câblage vers et depuis le contrôleur doit également être effectuée ici).

Le régulateur de température lui-même doit être placé à un endroit où il peut mesurer une température moyenne sensible dans la pièce.

Pour le système iQ Control uniquement, il est possible d’effectuer une connexion de câblage pour le contrôleur avant l’embranchement à fusible, mais cela ne s’applique que si le récepteur R1 est commandé par un contrôleur T1, ou lorsqu’un contrôleur MD01 est utilisé et s’applique principalement pour plusieurs panneaux/scénarios plus complexes. Dans toutes les autres configurations simples, le récepteur doit être câblé après l’embranchement à fusible.

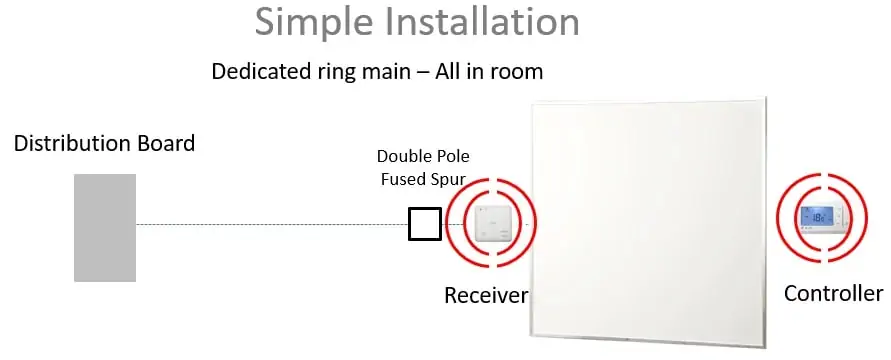

Simple Wiring Schematic

Ce scénario ne s’applique pas aux panneaux Herschel Select XLS avec leurs récepteurs Smart-R intégrés. Ces panneaux seraient tous installés sur des éperons fusionnés individuels et un seul thermostat XLS peut être placé dans la pièce où il peut mesurer une température moyenne sensible. Les contrôleurs XLS sont tous alimentés indépendamment des panneaux.

Cependant, le schéma ci-dessous représente un scénario très courant pour les contrôleurs Herschel iQ utilisant soit la gamme de panneaux Inspire, soit les radiateurs Herschel.

Dans ce scénario, plusieurs appareils de chauffage doivent être commutés à partir d’un seul contrôleur herschel iQ dans une pièce. Parce qu’il est possible que la charge de chauffage dépasse l’ampérage du R1 (10 A) ou du MD01 (16 A), un contacteur adapté doit être utilisé pour gérer la charge de chauffage totale et le récepteur Herschel R1 ou le thermostat câblé MD01 serait utilisé pour commuter le contacteur avant les éperons individuels aux appareils de chauffage.

Le régulateur de température lui-même (T1 ou MD01) doit être placé à un endroit où il peut mesurer une température moyenne sensible dans la pièce.

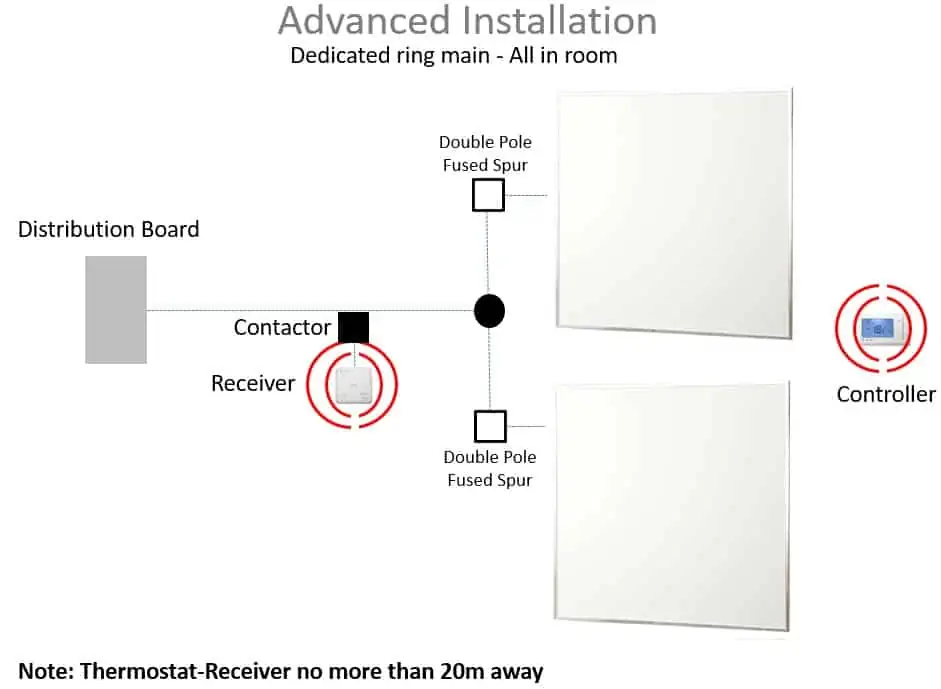

Advanced wiring schematic



Ce scénario ne s’applique pas aux panneaux Herschel Select XLS avec leurs récepteurs Smart-R intégrés. Ces panneaux seraient tous installés sur des éperons fusionnés individuels et un seul thermostat XLS peut être placé dans la pièce où il peut mesurer une température moyenne sensible. Les contrôleurs XLS sont tous alimentés indépendamment des panneaux.

Cependant, le schéma ci-dessous représente un scénario très courant pour les contrôleurs Herschel iQ utilisant soit la gamme de panneaux Inspire, soit les radiateurs Herschel.

Dans ce scénario, plusieurs appareils de chauffage doivent être commutés à partir d’un seul contrôleur herschel iQ dans une pièce. Parce qu’il est possible que la charge de chauffage dépasse l’ampérage du R1 (10 A) ou du MD01 (16 A), un contacteur adapté doit être utilisé pour gérer la charge de chauffage totale et le récepteur Herschel R1 ou le thermostat câblé MD01 serait utilisé pour commuter le contacteur avant les éperons individuels aux appareils de chauffage.

Le régulateur de température lui-même (T1 ou MD01) doit être placé à un endroit où il peut mesurer une température moyenne sensible dans la pièce

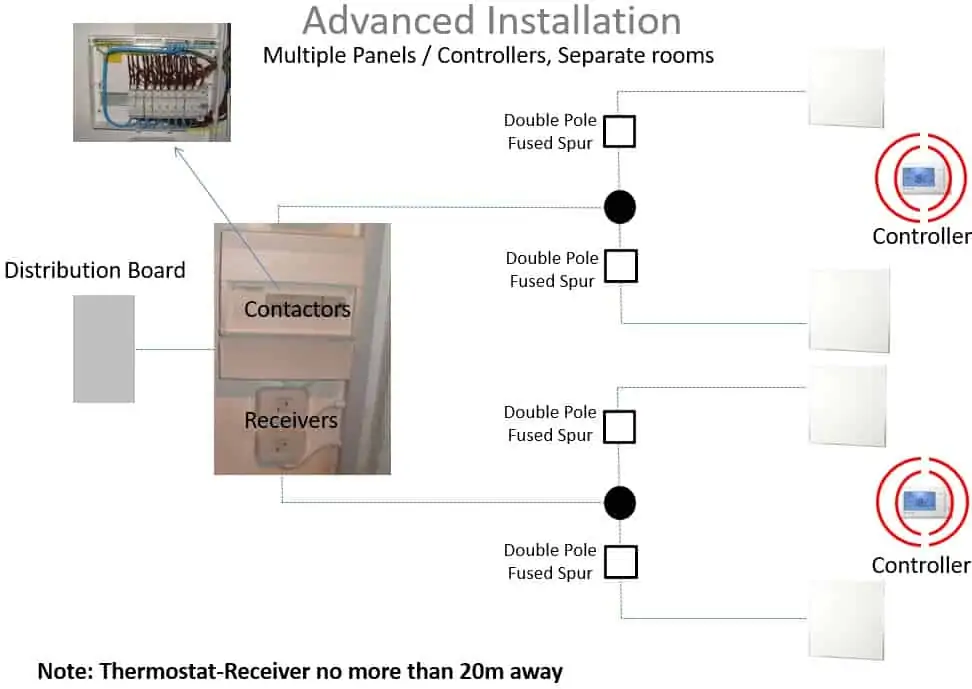

Advanced wiring schematic - multiple panels, controlls, separate rooms
